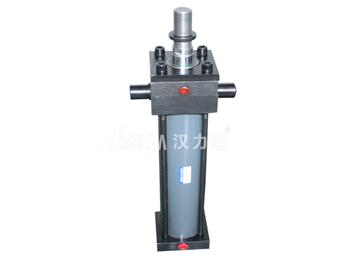

YGD拉桿液壓缸為公司優勢產品，制造經驗豐富，工藝成熟，性價比高。輕型拉桿式液壓缸的缸筒采用無縫鋼管，根據工作壓力不同，可選用不同壁厚的鋼管，其內徑加工精度高，結構緊湊，重量輕，安裝連接方式多樣。且有低速性能好和緩沖性能穩定的優點，壓力范圍在3.5-17MPA，廣泛應用于機床、輕紡、塑料和農業等機械設備的液壓系統中。

關鍵詞：YGD拉桿液壓缸，MOB-HOB-ROB拉桿液壓缸，YGB拉桿液壓缸，YGW1拉桿液壓缸，CD-CG拉桿液壓缸
以上均為標準液壓缸系列，只是不同公司有不同的命名規則，產品實則大同小異，甚至完全相同，只是型號不同，這些型號均可以互相轉換使用。目前流傳最廣，最為廣泛使用的為YGD拉桿液壓缸，MOB拉桿液壓缸?？蛻籼峁┩暾囊簤焊仔吞?，浙江漢達即可生產。而其他個別廠家制定的命名規則，則需要取得該廠家的樣本資料才能夠生產。

技術說明
1，使用壓力在5Mpa以下，推薦使用我廠的廠標低壓拉桿液壓缸，加工工期短，性價比高：
2，最低壓力：為了保證液壓缸的功能，根據具體應用，要求一定的最低壓力。在無負載時，對單桿液壓缸的推薦最低壓力為1MPA。
3，液壓缸安裝：只允許在無壓力的情況下，進行液壓缸的安裝，以及將活塞桿端擰入機器零件。
4，底漆：無特殊說明，液壓缸均使用灰色底漆。
5，受行程長度、缸內徑和額定工作壓力的限制，YGD系列拉桿液壓缸通常適用于行程≤1.5m，缸內徑≤250mm，額定壓力PN≤21MPa。
缸徑過大或額定壓力過高，或行程過長，推薦使用焊接結構；
    1）當行程既拉桿長度過長時，安裝時容易偏歪，致使缸筒端部泄漏。
    2）缸筒內徑過大或額定壓力過高時，由于徑向尺寸布置的拆裝問題，拉桿直徑尺寸受到限制，致使拉桿的拉應力可能超過屈服極限

技術參數

YG C － D/d E × 200 － TB 4 1 1 1 － Y ※
C －種類：C=差動缸；D=等速缸
D/d －缸徑/桿徑
E －壓力等級：C=7MPa;E=16MPa;D=21MPa
200 －行程mm
TB －安裝方式：TB=拉桿伸出前蓋端；TC=拉桿伸出后蓋端；TD=拉桿伸出兩端；JJ=前蓋矩形法蘭；HH=后蓋矩形法蘭；C=側面凸耳(C型座)；B=后單耳環 ；BB=后雙耳環；SBd=后耳環帶球面軸承；D=前蓋耳軸；DB=后蓋耳軸；DD=中間固定耳軸
4 －活塞桿端方式：3=非標準活塞桿端；4=活塞桿端外螺紋；9=活塞桿端內螺紋
1 －油口連接方式：1=英制內螺紋；2=公制內螺紋
1 －油口位置（從活塞桿端看油口位置,參見下圖）
1 －緩沖位置：1=兩端緩沖；2=無桿腔緩沖；3=有桿腔緩沖；4=兩端無緩沖
Y －活塞桿延長長度以mm為單位用文字書寫不填為無此選項
※ －進一步說明

外形尺寸

1）以下圖片均從活塞桿端看

2）點擊以下圖片或文字，可查看外形尺寸圖及具體參數數據，也可下載2009樣本查看

TB=拉桿伸出前蓋端	TC=拉桿伸出后蓋端	TD=拉桿伸出兩端	JJ=前蓋矩形法蘭
HH=后蓋矩形法蘭	C=側面凸耳(C型座)	B=后單耳環	BB=后雙耳環
SBd=后耳環帶球面軸承	D=前蓋耳軸	DB=后蓋耳軸	DD=中間固定耳軸
雙活塞桿

活塞桿桿端尺寸

4=活塞桿端外螺紋（除JJ安裝）   4=活塞桿端外螺紋（JJ安裝）   9=活塞桿端內螺紋（除JJ安裝）  9=活塞桿端內螺紋（JJ安裝）

YGC拉桿液壓缸技術說明：
1，使用壓力在5Mpa以下，推薦使用我廠的廠標低壓拉桿液壓缸，加工工期短，性價比高：
2，最低壓力：為了保證液壓缸的功能，根據具體應用，要求一定的最低壓力。在無負載時，對單桿液壓缸的推薦最低壓力為1MPA。
3，液壓缸安裝：只允許在無壓力的情況下，進行液壓缸的安裝，以及將活塞桿端擰入機器零件。
4，底漆：無特殊說明，液壓缸均使用灰色底漆。
5，受行程長度、缸內徑和額定工作壓力的限制，YGD系列拉桿液壓缸通常適用于行程≤1.5m，缸內徑≤250mm，額定壓力PN≤21MPa。
缸徑過大或額定壓力過高，或行程過長，推薦使用焊接結構；
    1）當行程既拉桿長度過長時，安裝時容易偏歪，致使缸筒端部泄漏。
    2）缸筒內徑過大或額定壓力過高時，由于徑向尺寸布置的拆裝問題，拉桿直徑尺寸受到限制，致使拉桿的拉應力可能超過屈服極限

YGC拉桿液壓缸安裝方式選擇說明：
1，拉桿伸出安裝(TB,TC,TD)的缸適用于傳遞直線力的應用場合，并在空間有限時特別有用。對于壓縮用途，缸蓋端拉桿安裝最合適；活塞桿受拉伸的場合，應指定缸頭端安裝方式。拉桿伸出兩端的缸可以從任何一端固定于機器構件，而缸的自由端可以支承一個托架或開關。
2，法蘭安裝(JJ,HH)的缸也適用于傳遞直線力的應用場合。對于壓縮型用途，缸蓋安裝方式最合適；主要負載使活塞桿受拉伸的場合，應指定缸頭安裝。
3，腳架安裝(C)的缸不吸收在其中心線上的力。結果，缸所施加的力產生一個傾翻力矩，試圖使缸繞著它的安裝螺栓翻轉。因而，重要的是應把缸牢固地固定于安裝面并應有效地引導負載，以免側向載荷施加于活塞桿密封裝置和活塞導向環。
4，鉸支安裝(B,BB,SBd)吸收在其中心線上的力的帶鉸支安裝的缸應該用于機器構件將沿曲線運動的場合。如果活塞桿進行的曲線路徑在單一平面之內，則可使用方式BB和B帶固定雙耳環的缸；對于其中活塞桿將沿實際運動平面的每側的路徑行進的用途，推薦球面軸承安裝SBd。
5，耳軸安裝(D,DB,DD)的缸被設計成吸收在其中心線上的力。它們適用于拉伸(拉力)或壓縮(推力)用途，并可用于機器構件將沿單一平面內的曲線路徑運動的場合。耳軸銷僅針對剪切荷設計并應承受最小的彎曲應力。
